어스앵커(Earth Anchor)공법(마찰형, 지압형, 복합형 등)

---

1. 어스앵커(Earth Anchor)공법개요

• 어스앵커(Earth Anchor)는 흙막이 벽의 배면토(암반이나 토사지반)속에 고강도 강선 또는 강봉을 그라우트체에 삽입후 지반에 정착하여 강선 및 강봉의 인발저항으로 배면토압과 수압에 저항하는 구조체를 말한다.

---

2. 어스앵커의 분류

• 지반종류, 설치방향, 그라우트 방법, 사용기간, 지지방식 등으로 분류할 수 있다.

---

3. 사용 기간에 따른 앵커 분류

가설앵커	영구앵커
지하철이나 흙막이 등 가설구조물에 가해지는 인장력을 지반에 전달하여 토압에 저항시 사용 통상 2년 이내의 사용	앵커로 안정을 확보하는 영구구조물에 적용됨 앵커두부, 자유장, 정착장의 이중방식의 구조 통상 2년이상의 사용시 적용

---

4. 정착지반의 지지방식에 따른 앵커 분류

구분	마찰형 앵커	지압형 앵커	복합형 앵커
개요도

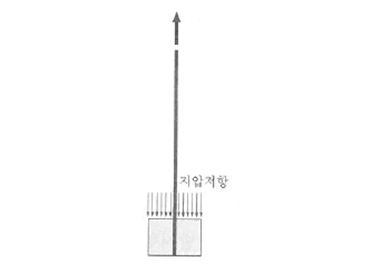

지지방법	그라우트와 지반 마찰력으로 지지하는 방식으로 인장/압축형이 있으며 사용성이 높음	지압판이나 파일 등을 사용하여 지반의 수동 저항력으로 지지	마찰형과 지압형을 함께 적용

---

5. 마찰형 앵커 분류(인장형 앵커, 압축형 앵커)

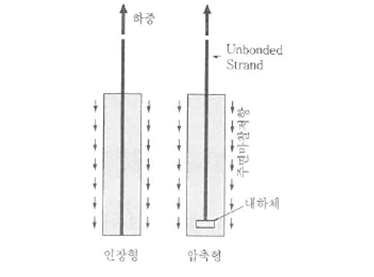

구분	인장형 앵커	압축형 앵커
개요도

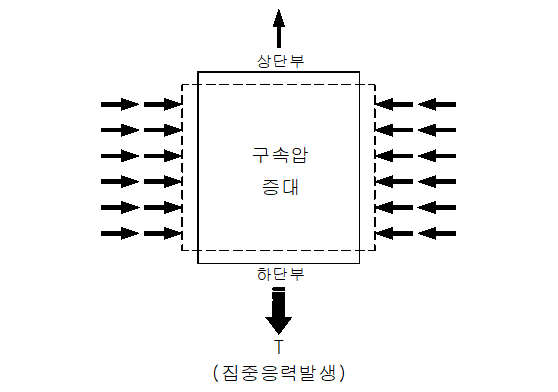

특성	인장력 도입시 정착장 상단부에 집중응력 발생 강선과 그라우트사이의 과도한 인장력으로 균열이 발생하여 하중저감발생	지반 구속압에 의한 포아송효과(직경팽창) 발생으로 마찰저항 증가 및 그라우트강도 증가 연약지반에 적용성 떨어짐

---

6. 마찰형 앵커 특징

구분	인장형 앵커	압축형 앵커
		하중집중형	하중분산형
하중 변화도

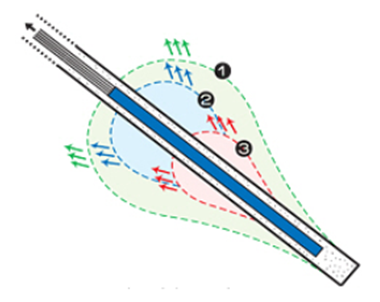

공법원리	강연선과 그라우팅의 부착력을 통해 앵커의 정착장으로 하중전이가 이루어지는 방법	PE코팅된 PC강연선을 통하여 선단에 위치한 정착제에 하중을 전이하는 방법	하중이 정착장내에 균등하게 분산되도록 하는 방법
저항체	그라우트체	내하체(정착제)	다수의 내하체(정착제)
특징	국내에 최초 도입된 지지방식 그라우트체와 지반의 마찰력으로 지지되는 방식 하중집중 구간이 지반의 극한주면 마찰력 상회시 진행성 파괴발생	내하체에 하중이 전이되어 압축력으로 지지되는 방식 연약지반에서 소정의 앵커력 확보가 어려움 인장형 앵커와 같이 진행성 파괴발생	정착장내에 내하체를 분산 배치하여 하중에 저항하는 방식 다른방식에 비해 토사층 지지가 유리함 다수의 내하체 장착으로 전용인장기를 사용하여야 함
적용성	흙막이	흙막이, 영구사면, 부력방지	흙막이

---

그라운드 앵커의 설계ㆍ시공 및 유지관리 매뉴얼(2021.08)
