구조물 기초형식 분류

1. 구조물 기초형식 선정시 고려사항

기초형식 결정은 내적(구조물 특성, 지반조건 등) 및 외적(현장조건, 시공성) 요인에 의해 선정되어야 하며, 다음과 같은 요인을 고려하여야 한다.
또한, 기초형식 선정의 각 단계에서 지반공학전문가 및 구조전문가 그리고 시공전문가의 의견을 종합하여 합리적인 기초형식을 선정하여야 한다.

토질조사 결과 분석	상부구조물의 특성	시공성 및 경제성 검토	현장조건 검토
지지층의 토성 지지층 심도 중간층의 토성	상부구조물 형식 하중종류 및 크기 허용 변위량	기초깊이 항타성 검토 경제성 검토	소음 및 진동 인접구조물 영향 작업 공간

기초 형식	직 접 기 초	깊 은 기 초
기초 형식	직 접 기 초	말 뚝 기 초	케 이 슨 기 초

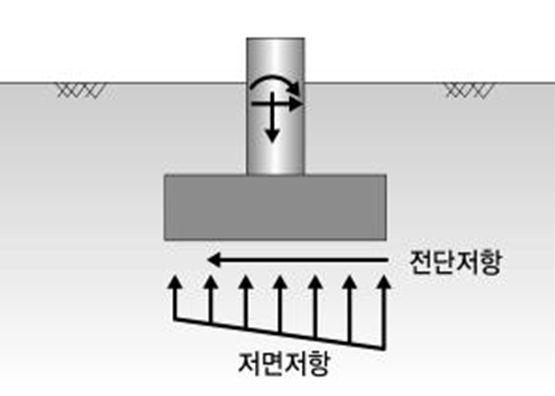

개념도
하 중 지 지 개 념	∙연직력: 저면 반력 ∙수평력: 기초저면 전단저항	∙연직력: 선단저항, 주면마찰 저항 ∙수평력: 말뚝의 휨강성 및 주변지반의 수동저항	∙연직력: 저면 반력 ∙수평력: 측면반력 및 전단저항
장･단점	∙지지층 확인 가능 ∙품질 양호 및 공사비 저렴 ∙넓은 부지 필요	∙취급과 시공이 용이 ∙이음이 용이하여 길이 조절 가능 ∙공사비 다소 고가	∙지지층 육안관찰 가능 ∙공사비 고가 ∙지지층 30m 이상 시공 곤란
적 용 기 준	∙지지층 심도 6m 이내 (Mass Con'c 6～9m)	∙지지층 심도 6∼7m 이상	∙지지층 심도 6∼30m
공법별 구 분	∙독립기초 ∙복합기초 ∙줄기초 ∙전면(Mat)기초	∙항타공법 ∙속파기공법(PRD) ∙선굴착 공법(SIP,SDA,SAIP)	∙오픈 케이슨 ∙공기 케이슨 ∙특수 케이슨
적 용 검 토	∙지반조건을 고려한 기초 형식 선정 - 직접기초 : 지지층 심도 6.0m 이내의 얕은 경우 - 말뚝기초 : 지지층 심도 6.0~7.0m 이상에 적용 ∙구조물 기초의 안정성과 해당부지의 시공성 및 경제성 분석을 통한 기초형식 선정 ∙주변환경과 상부형식을 고려한 기초형식 선정
