CGS(Compaction Grouting System)공법

---

1.CGS(Compaction Grouting System)공법 개요

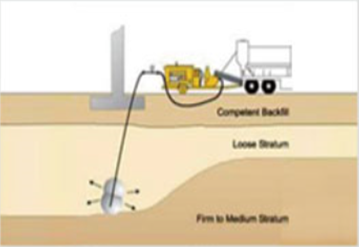

• CGS 공법은 슬럼프를 3~5cm 이하의 빈배합 저유동성을 갖는 배합으로 con'c Mortar 주입재를 지중에 비배출형으로 압입, 주입하여 지중에 덩어리를 확산시켜 느슨한 점토질 등 흙을 밀어내어 주변 지반의 밀도를 증가시키면서 지중에 원추형 고결체를 형성하여 지반을 보강하는 공법

---

2.CGS공법 특징

• Slump치가 5cm이하이므로 주입재가 계획된 위치에서의 주입재 이탈현상이 최소화 된다.
• 지중에 주입된 주입재는 원통형의 고결체를 방사형으로 균등한 압력을 가하면서 주변지반을 압축, 강화시켜 전단저항 및 압축강도를 지지말뚝에 의한 지지력확보와 동시에 지내력의 증진을 동시에 수행한다.
• 기설 구조물 주변 혹은 지하층 등 좁은 장소에서도 현장유지 상태로 시공이 가능하다.
• 변위가 발생한 구조물의 경우 직접기초를 천공하여 지지층부터 무근 콘크리트형 말뚝을 조성하여 장기적인 안정을 증진한다.
• 저진동, 저소음으로 시가지, 주택가, 아파트내에서도 작업이 가능하다.
• 고결체의 강도는 시공목적에 따라 30kg/㎠ ~ 150kg/㎠ 현장에서 배합주입이 가능하다.
• 유속이 빠른 전석층의 공동충전에 의한 차수효과 및 지반보강효과가 양호하다.
• 주입압력은 지층상태에 따라 0~100kg/㎠로 조절이 가능하다.

---

3.CGS공법 장단점

장점	단점
균일한 강도의 개량체를 형성 원지반토사 배출없이 압밀주입이 가능 무소음, 무진동 공법으로 민원의 영향이 없음 저유동성몰탈 사용으로 주입재 이탈이 없음 슬라임 배출이 없어 환경오염 없음 주변지반 압축다짐으로 지내력 보강효과 우수 소형장비사용으로 좁은 공간에서 시공이 가능	주입재료의 특성상 중첩시공이 불가능하여 차수성 저하 시공비가 다소 고가

---

4.CGS공법 투입장비

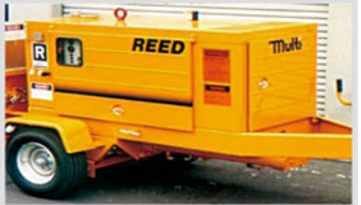

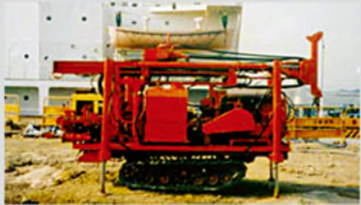

소형천공기 L=1.6m, H=1.4m, B=0.89m	특수주입플랜트 L=3.0m, H=2.3m, B=2.3m	주입펌프 L=3.0m, H=1.6m, B=1.2m

---

5.CGS공법 주입재료

시멘트	석분	토사	배합수	비고
280kg	0.3~0.5㎥	0.4~0.5㎥	0.2㎥(±20%)	1㎥

---

6.CGS공법 시공순서

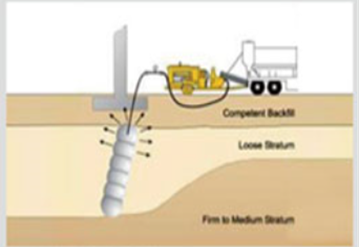

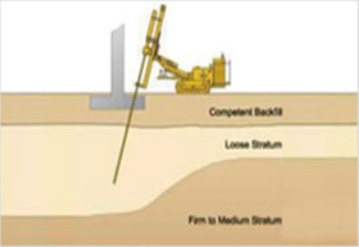

① 계획심도까지 천공	② 1단계 주입후 1Step 인발	③ 반복작업/주입완료

---

7.CGS공법 공법적용예

연약층개량	부등침하 보강	좁은 실내공각작업	제방/방파제 보강

---
