1. 실내토질시험 개요
- 실내시험은 일반적으로 물리적 특성시험, 역학적 특성시험으로 구분된다. 물리적 특성시험은 흙 분류나 판별에 관한 기본적인 성질을 규명하기 위하여 흙의 입도, 비중, 함수량, 간극비, 밀도 등과 같이 흙의 물성을 알기 위한 시험이다. 역학적 특성시험은 기초의 시공, 지하굴착, 절취 및 성토 등의 목적으로 지반이 거동하는데 필요한 정수를 결정하기 위하여 압밀시험, 삼축압축시험, 투수시험 등과 같이 역학적특성을 규명하기 위해 실시하는 시험이다. 물리, 역학시험 종류 및 결과이용은 다음과 같다.
2. 토질 물리적 특성시험 종류 및 결과이용
| 시험명칭 | 시험결과치 | 시험결과의 이용 | 시험방법 | ||||
| 함수비시험 | 함수비 | 지반의 자연함수상태 파악 | KS F 2306 | ||||
| 비중시험 | 비중 | 지반의 단위중량 추정 | KS F 2308 | ||||
| 입도분석시험 | 체분석시험 | 입도분포곡선 | 지반의 입도 분포 파악 | KS F 2309 | |||
| 비중계분석시험 | KS F 2302 | ||||||

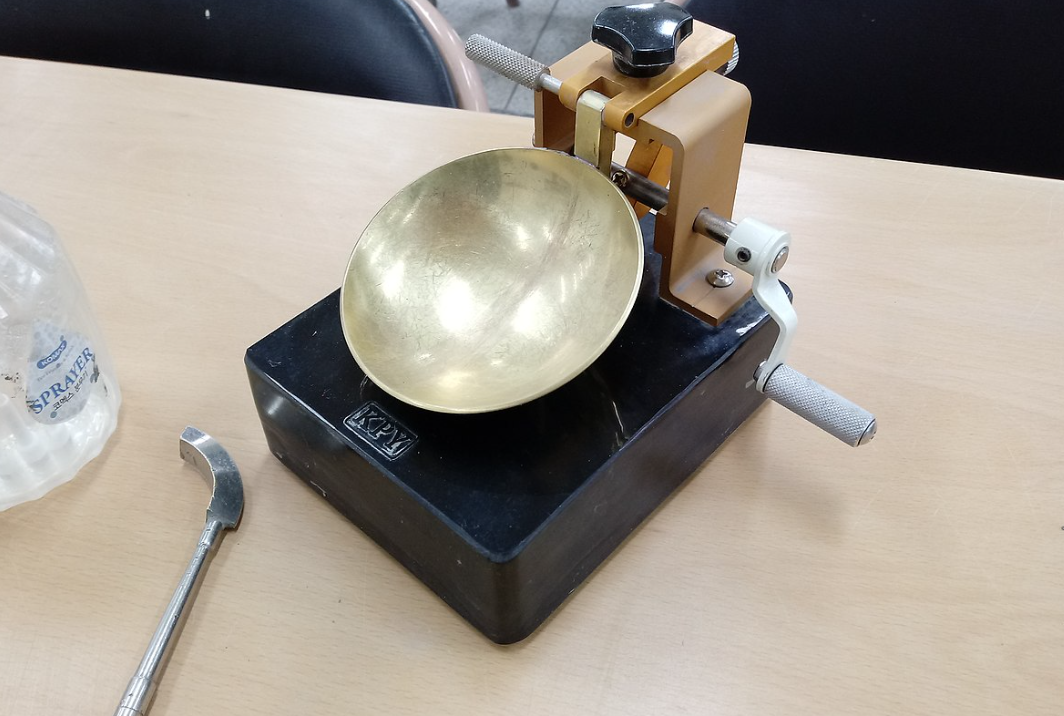

| 액성한계시험 | 액성한계 | 흙의 분류와 공학적 성질 추정 | KS F 2303 | ||||
| 소성한계시험 | 소성한계 | KS F 2304 | |||||
 |
 |
 |
 |
| 비중시험 | 체분석 | 액성한계 | 소성한계 |
3. 토질역학시험 종류 및 결과이용
| 시험 종류 | 시험결과에서 구하는 값 | 시험결과의 이용 |
| 직접전단시험 | 점착력(c), 내부마찰각(Φ) | 기초, 사면, 옹벽 등의 안정계산 |
| 일축압축시험 | 일축압축강도(qu), 점착력(c), 예민비(St) | |
| 삼축압축시험 | 점착력(c), 내부마찰각(Φ) | |
| 압밀시험 | 압축계수(Av), 압축지수(Cc), 압밀계수(Cv) | 1)점토층의 침하량 계산 2)침하시간, 압밀도 추정 |
| 투수시험 | 투수계수(k) | 투수계수 계산 |
| 다짐시험 | 최적함수비, 최대건조밀도 | 성토의 시공방법 검토, 시공관리, 다짐율 산정 |
| 공진주시험 | 전단탄성계수(G), 감쇠비(D) | 지진에 대한 지반 및 구조물 안전성 평가 |
| 진동삼축시험 | 반복전단응력비(CSR) | 액상화 평가 |
4. 교란 및 불교란시료의 시험 종류
| 교란시료(Disturbed sample) | 불교란시료(Undisturbed sample) |
| 원래의 흙입자의 배열과 구조가 흐트러져서 원위치 시료의 역학적 특성을 규명할 수 없는 시료 | 원래의 흙입자의 배열과 구조가 보전된, 원위치의 역학적 특성을 가지는 시료 |
| 물리적 특성의 규명 | 역학적 특성의 규명 |
| ⓐ 입도분석 ⓑ 액소성한계 시험 ⓒ 함수비 측정 ⓓ 비중시험 ⓔ 유기물함량 시험 ⓕ 흙의 분류 |
ⓐ 단위중량 측정 ⓑ 투수시험 ⓒ 전단시험 ⓓ 압밀시험 ⓔ 일축압축시험 ⓕ 삼축압축시험 |
- 상기 시험방법 중 전단강도 정수(c, Φ)를 결정하기 위해 실무에서 주로 사용되는 실내 시험방법은 직접전단시험, 일축압축 및 삼축압축시험 등이 있으며 전단강도의 의미는 파괴 가능면에서 전단저항 할 수 있는 최대 저항력을 말한다. 현장에서 전단강도를 예측 할 수 있는 시험방법은 표준관입시험, 피조콘관입시험및 베인전단시험 등이 있다.
