터널굴착공법 비교(Semi Shield TBM, Shield TBM)

구 분	비교 1안 (Semi Shield TBM)	비교 2안 (Shield TBM)

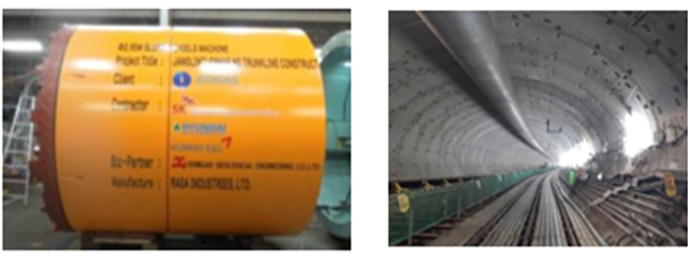

장비
공법 개요	∙강재 원통형 굴삭기계 전면에 Cutter-Head를 회전시켜 토사를 굴삭하고, 추진관(강관)을 압입 Jack으로 압입시켜 추진관 내부에 보강폼을 설치하는 공법	∙강재 원통형 굴삭기계 전면에 Cutter-Head를 회전시켜 토사를 굴착하고, Precast Segment를 설치하며 터널을 굴진하는 공법
굴착 방법	∙추진구 반력벽 및 중압잭을 이용하여 굴착	∙Segment를 반력벽으로 이용하여 굴착
라이닝	∙강관, 철근콘크리트관	∙철근콘크리트 Segment
안전성	∙철근콘크리트관, 강관내부 보강폼을 설치하여 보강(Shield TSM)	∙고수압 구간 통과에 대한 대응성 우수(이수가압식)
토질 조건	∙토사 및 암반까지 적용가능 ∙지하수위 영향이 큰 곳 적용 가능(하천)	∙토사 및 암반까지 적용가능 ∙지하수위 영향이 큰 곳 적용 가능(하천)
시공성	∙중장거리 추진구간에 유리 ∙시공실적 다수 ∙Φ 2,800mm 이하 ∙설비가 다소 복잡하여 협소한 장소에 다소 불리	∙연장 제약이 없어 장거리 연약지반에 유리 ∙시공실적 다수 ∙Φ3,000mm 이상 ∙설비가 복잡하여 협소한 장소에 불리
경제 거리	∙중거리에서 경제적(300∼700m 이상)	∙중·장거리에서 경제적(1,000m 이상)
