락볼트(ROCK BOLT) 터널지보공

---

1. 락볼트(ROCK BOLT)란?

• 록볼트는 불연속면의 전단강도를 높이고 이완된 암반을 결합 또는 원지반에 고정시켜 터널주위 압축군에 대해 아치를 형성하여 암반자체 지보력을 증대시키는 지보재로서 지반의 강도, 절리, 균열의 상태, 용수상황, 천공경의 확대 유무와 용이성, 정착의 확실성, 경제성 등을 고려하여 선정하여야 한다.

---

2. 락볼트(ROCK BOLT)의 효과

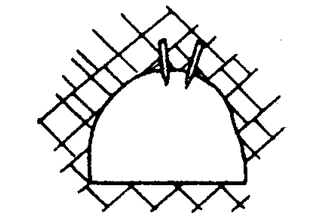

개념도	락볼트의 효과
	매다는 효과 발파 등으로 느슨한 암괴를 원지반에 고정하고 낙하를 방지하는 효과
	보형성 효과 터널주변의 층을 이루고 있는 원지반은 층리면으로 분리되어 겹친 들보로 거동하나 록볼트로 합성들보로 거동시키는 효과
	아치형성 효과 시스템 록볼트에 의한 내압효과의 일체화로 내하능력이 높아진 터널주변의 원지반은 내공측과 동일하게 변형하는 것에 의한 그랜드 아치를 형성
	내압효과 록볼트 인장력에 상당하는 힘의 내압으로 터널벽면에 작용된다고 판단되어 이축응력 상태인 터널근방의 원지반을 삼축응력상태로 보전하는 효과

---

3. 락볼트(ROCK BOLT)의 종류

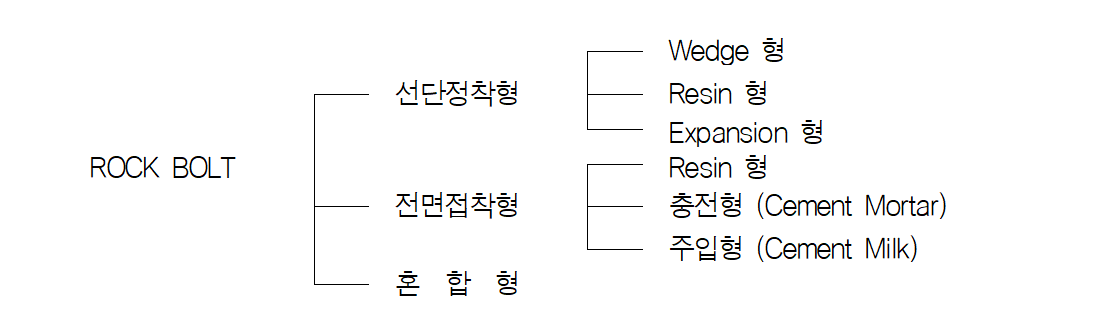

• 록볼트의 종류는 설치 및 정착방식에 따라 선단정착형, 전면접착형, 혼합형, 마찰형으로 구분되며, 사용재료는 이형봉강(철근), 강과, 팽창성 강관, 케이블 또는 그에 상응하는 강 도와 기능을 가지는 기타 소재도 사용할 수 있습니다.

---

4. 락볼트(ROCK BOLT) 정착방식 비교

구 분	레 진 형	충 진 형
공법 개요
시공 경험	∙천공→레진삽입→볼트 회전→레진교반→경화→너트 체결	∙천공→시멘트 그라우팅→볼트 삽입→경화→너트 체결
작업성	∙정착시 경화시간 짧고 출수영향 없음 ∙기계화 시공이 가능	∙공경이 확대시 모르타로 충진 가능 ∙정착을 위한 볼트회전 불필요
작업 환경	∙볼트 회전관계로 볼트길이 제한 ∙부정확한 천공시 레진의 부피 부족	∙일정시간 후에 볼트가 인장을 받음 ∙누수개소 적용 불리

---
