가시설공법 비교(엄지말뚝, 시트파일)

1. 공법비교표(엄지말뚝, 시트파일)

구 분	H-PILE＋토류판공법＋차수그라우팅	SHEET PILE공법
공법개요

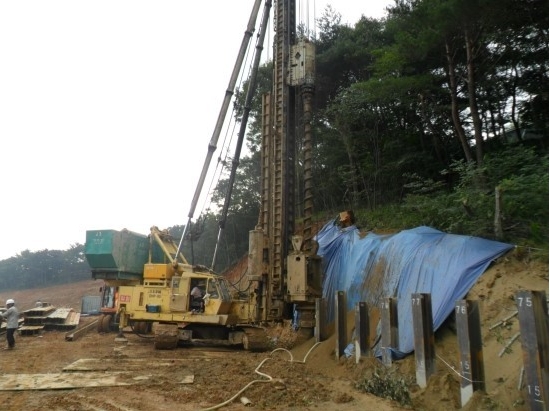

	•천공장비(AUGER, T-4)를 이용하여 일정간격으로 천공 후 H-PILE을 삽입하여 엄지말뚝을 형성하고 굴착단계에서 H-pile사이 전면에 토류판(목재, 강재, 토류벽 등)을 설치하는 공법	•공장에서 제작된 강널말뚝을 크레인 및 바이브로 햄머를 이용하여 소정의 위치까지 연속적으로 타입하여 연직 차수벽을 형성하는 공법으로 워터젯을 병용하여 시공성을 향상시킬 수 있음
장 점	•가장 일반적인 흙막이벽체 공법으로 시공실적 다수 •타 공법에 비해 경제성 우수 •비교적 단단한 지반과 호박돌층에서도 시공 가능 •지장물 보호 가능(이설 불필요) •지하수 방지용 차수 적용으로 주변지반 안정화 양호	•수밀성이 좋아 지하수위 저하 방지에 효과적 •연속벽체로서 내구성 및 안정성 우수 •지하수위가 높은 연약층에서 유리 •지하수 및 토사의 유출 방지 •재질이 균질하고 반복 사용 가능
단 점	•H-PILE 타입시 진동 및 소음 발생 •굴착시 토사 이완으로 인한 배면지반의 침하 발생 우려 •차수그라우팅 시공으로 인한 환경성 저하	•횡단 지장물 저촉시 시공 불가 •자갈이나 전석층 작업능률 저하 •천공심도가 깊을 경우 이음부 불량 발생
적용	◉
선정사유	∙과업 구간은 도로 및 지하매설물이 인접하고 있으며, 지층 분포상태는 지표로부터 매립토층(호박돌), 퇴적토층(모래자갈) 및 기반암인 경암의 순서로 분포하고 있다. ∙과업 구간의 굴착부는 매립토(호박돌)로 구성되어 있으며, 횡단 지하매설물이 다수 분포하고 있어 SHEET PILE공법 적용시 시공성 및 차수성 저하가 예상 되므로 적용이 어려울 것으로 판단되며, 지층상태 및 지하매설물 유무에 관계없이 시공이 가능한 H-PILE+토류판+차수그라우팅 공법을 적용하였음.
